Highlights

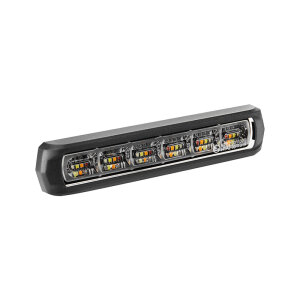

Leistungsstarkes Warnmodul mit TIR-Optik für maximale Sichtbarkeit
14 wählbare Blitzmuster für flexible Einsatzszenarien
Silikon-Linse und wärmeleitfähige Basis für hohe Robustheit
Technische Daten
Betriebsspannung je nach Version: 10–16 V oder 10–33 V
Hohe Schutzart für anspruchsvolle Umgebungen
Breiter Temperaturbereich für ganzjährigen Einsatz
Montage & Aufbau
Schnelle Montage per M3-Schrauben oder 3M-Klebeband
Lochabstand 120 mm
Abdeckungen hart oder weich, bis ca. 30° biegbar für gewölbte Flächen
Zertifizierungen
ECE R10, ECE R65 HT
Erklärung zur HT Klasse
Die ECE-R65 HT Klasse ist gleich zu setzten mit einer Rundumleuchte (Klasse T). Im Verbund müssen die Blitzer 270° abstrahlen um die Anforderung der HT Klasse zu erfüllen. Somit ist der Einsatz dieser Blitzer in allen Bereichen zulässig, in welchen auch Rundumleuchten zulässig wären.
Product safety information
Manufacturer information:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Connection description for the TF6 HT module
Operating voltage 10â33 V DC. Use a fuse (10 A) in the positive line near the battery.
RED â + VDC
-
RED â + VDC
(+VDC voltage)
-
BLACK â − / Ground
BLUE â Light color 2
-
BLUE â Light color 2
(only in the DualColor version)
-
GREEN â Day/night input
(with + VDC night/dimming mode applied)
-
WHITE â Alternating flash
between two heads: For TWO lights with
the power supply switched off, connect the white cable only
to ONE head briefly with + VDC, insulate the other one.
The heads will then flash alternately.
-
YELLOW â Synchronization
& Pattern selection:
- Connect all YELLOW cables together to synchronize multiple heads.
To change patterns, briefly (< 1 s) connect YELLOW to + VDC and then disconnect again.
- To change patterns, briefly (< 1 s) connect YELLOW to + VDC and then disconnect again.
For a factory reset, connect YELLOW to RED (+ VDC) for longer than 5 s.
- For factory reset, connect YELLOW for longer than 5 s
to RED (+ VDC).
Notes: Insulate wires that are not used.
Only perform connection work when the power supply is switched off.
